Brevet Français:
FR 02.08286
Brevet Européen:
EP 1 378 159 B1

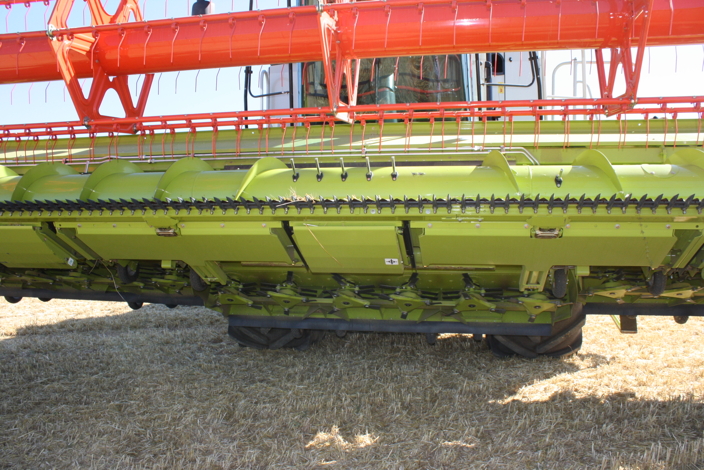

Broyeur sous coupe 9,00 m
(en position relevée)
Le principe du broyeur de chaumes sous coupe est basé sur un alignement de rotors à axes verticaux.
• Les rotors sont contra rotatif par paire, et peuvent être décalés ou synchronisés pour assurer un recoupement optimum.

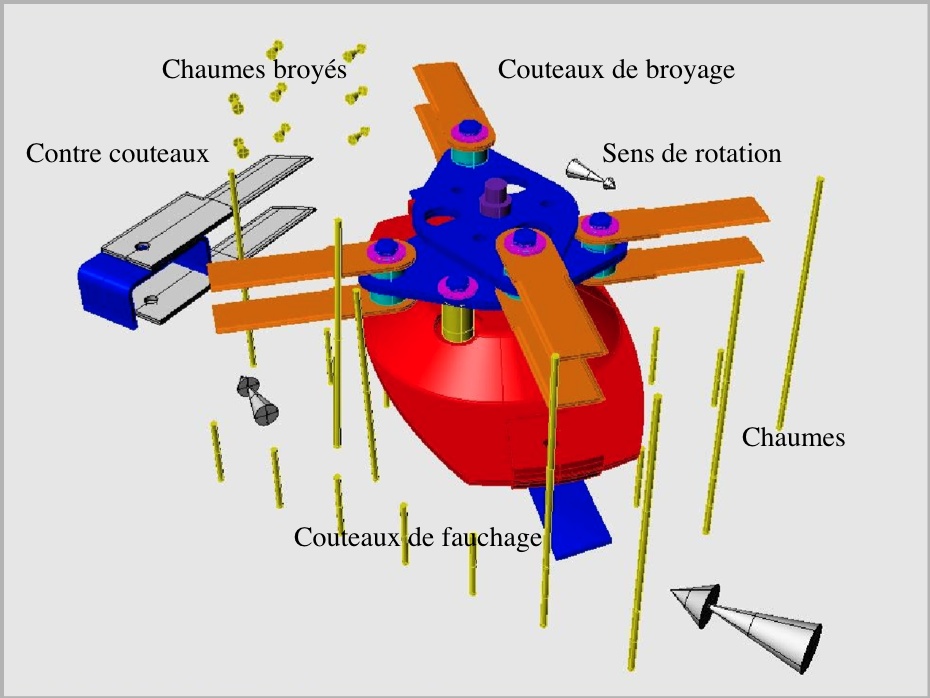

Sur l'infographie ci dessus on peut voir la conception particulière des rotors du broyeur.
- En bas on distingue le disque qui fauche les chaumes, les couteaux vrillés font alors monter les chaumes dans la partie supérieur.
- En haut on voit les deux flasques portant quatre paires de couteaux de broyage.
- Derrière le rotor sont placés les contre couteaux.
- Enfin quelques chaumes sont représentés pour illustrer le principe.
